Ar blatfform olew alltraeth ym Môr y Gogledd, mae llinell nwy pwysedd uchel yn gweithredu ar 350 bar a 120 ° C. Mae'r flanges sy'n cysylltu'r adrannau pibell wedi'u selio â nhwRing Gasgedi ar y Cydwedi'i wneud o ddur di-staen SS316L. Rhaid i'r gasgedi hyn wrthsefyll nid yn unig pwysau a thymheredd eithafol hylif y broses ond hefyd ymosodiad di-baid chwistrellu halen, lleithder, a symudiad cyson y môr. Nid yw methiant gasged yma yn fân anghyfleustra; mae'n ddigwyddiad trychinebus a all arwain at dân, ffrwydrad, trychineb amgylcheddol, a cholli bywyd. Felly mae'r dewis o ddeunydd gasged yn un o'r penderfyniadau mwyaf hanfodol mewn peirianneg alltraeth. Mae SS316L wedi dod i'r amlwg fel y deunydd a ffefrir ar gyfer Ring Joint Gasgedi yn yr amgylcheddau hyn oherwydd ei fod yn cynnig cyfuniad unigryw o ymwrthedd cyrydiad, cryfder mecanyddol, a sefydlogrwydd thermol na all unrhyw ddeunydd arall gyfateb am gost debyg.
Mae Gasgedi Ring Joint yn seliau metelaidd a ddefnyddir mewn cymwysiadau pwysedd uchel a thymheredd uchel. Maent wedi'u cynllunio i ffitio i mewn i rigol wedi'i beiriannu'n arbennig ar wyneb y fflans, gan greu sêl fetel-i-fetel pan fydd y flanges yn cael eu bolltio at ei gilydd. Mae'r weithred selio yn dibynnu ar ddadffurfiad y deunydd gasged i'r rhigol, sy'n creu cymal tynn, atal gollyngiadau. Mae deunydd y gasged yn pennu ei allu i wrthsefyll straen cyrydol a mecanyddol y cais. Mae SS316L, fersiwn carbon isel o ddur di-staen 316 safonol, yn arbennig o addas ar gyfer amgylcheddau morol ac alltraeth oherwydd ei wrthwynebiad rhagorol i bylu clorid a chorydiad agennau. YnNingbo Kaxite selio deunyddiau Co., Ltd., mae ein ffatri wedi bod yn cynhyrchu Gasgedi Ring Joint o SS316L ac aloion perfformiad uchel eraill ers dros 15 mlynedd, ac rydym wedi mireinio ein prosesau dewis deunyddiau a chynhyrchu i fodloni gofynion mwyaf heriol y diwydiant alltraeth.
Yr amgylchedd morol yw un o'r amgylcheddau mwyaf cyrydol sy'n digwydd yn naturiol ar y ddaear. Mae dŵr môr yn cynnwys tua 3.5% o halwynau toddedig, sodiwm clorid yn bennaf, ynghyd â symiau llai o halwynau magnesiwm, calsiwm a photasiwm. Mae'r halwynau hyn yn gwneud dŵr môr yn electrolyt ardderchog, sy'n cyflymu prosesau cyrydiad electrocemegol. Ar gyfer cydrannau metelaidd, mae'r cyfuniad o ïonau clorid, ocsigen toddedig, a lleithder yn creu ymosodiad di-baid a all achosi hyd yn oed deunyddiau o ansawdd uchel i ddiraddio dros amser. Mewn ceisiadau alltraeth, mae'r heriau hyd yn oed yn fwy. Mae'r awyrgylch yn dirlawn â chwistrell halen, mae'r tymheredd yn amrywio rhwng gwres trofannol ac oerfel arctig, ac mae'r straen mecanyddol yn ddwys. Mae'r tabl isod yn crynhoi'r heriau cyrydiad allweddol mewn amgylcheddau morol ac alltraeth.
| Her Cyrydiad | Disgrifiad | Effaith ar Gasgedi |
| Clorid Pitting | Ymosodiad lleol gan ïonau clorid | Tyllau pin a diraddio arwyneb |
| Cyrydiad Agen | Ymosod mewn ardaloedd llonydd | Diraddio arwynebau selio |
| Cyrydiad Galfanig | Metelau annhebyg mewn cysylltiad | Cyrydiad carlam o fetel llai nobl |
| Cracio Cyrydiad Straen | Cyrydiad o dan straen tynnol | Cracio sydyn a methiant |
| Erydiad Cyrydiad | Llif hylif cyflymder uchel | Tynnu ocsid amddiffynnol yn fecanyddol |
Mae canlyniadau cyrydiad mewn Gasgedi ar y Cyd Ring yn ddifrifol. Gall gasged wedi cyrydu golli ei rym selio, gan arwain at ollyngiadau. Gall gasged cracio fethu'n drychinebus. Mewn llwyfan olew neu nwy alltraeth, gall gollyngiad gasged ryddhau hydrocarbonau fflamadwy, gan greu risg o dân neu ffrwydrad. Mewn piblinell forol, gall gollyngiad achosi halogiad amgylcheddol. Mewn gwaith dihalwyno, gall gollyngiad beryglu ansawdd dŵr. Felly nid dewis ansawdd yn unig yw dewis deunydd sy'n gwrthsefyll cyrydiad fel SS316L; mae'n rheidrwydd diogelwch. Mae gan ein ffatri yn Kaxite brofiad helaeth o gyflenwi Gasgedi Ring Joint ar gyfer cymwysiadau morol ac alltraeth, ac rydym yn deall pwysigrwydd hanfodol dewis deunyddiau yn yr amgylcheddau hyn.
Wrth ddewis deunydd ar gyfer Ring Joint Gasgedi mewn amgylcheddau morol ac alltraeth, rhaid i beirianwyr ddewis o ystod o opsiynau, gan gynnwys dur carbon, dur di-staen, dur di-staen deublyg, ac aloion egsotig fel Inconel a Monel. Mae gan bob deunydd ei gyfuniad ei hun o ymwrthedd cyrydiad, cryfder mecanyddol, a chost. SS316L yn aml yw'r dewis a ffefrir oherwydd ei fod yn cynnig y cydbwysedd gorau o ran perfformiad a chost ar gyfer llawer o gymwysiadau morol. Er mwyn deall pam, mae'n ddefnyddiol cymharu SS316L â deunyddiau cyffredin eraill. Mae'r tabl isod yn rhoi cymhariaeth o briodweddau allweddol y deunyddiau hyn.
| Deunydd | Gwrthsefyll Cyrydiad mewn Dŵr Môr | Cryfder Mecanyddol | Cost | Cais Nodweddiadol |
| Dur Carbon | Gwael (angen cotio) | Uchel | Isel | Cymwysiadau sych nad ydynt yn feirniadol |
| SS304 | Cymedrol (yn rhoi cloridau) | Uchel | Isel | Pwrpas cyffredinol, amgylcheddau ysgafn |
| SS316L | Ardderchog (yn gwrthsefyll pylu clorid) | Uchel | Canolig | Morol, alltraeth, prosesu cemegol |
| SS Deublyg | Ardderchog | Uchel Iawn | Uchel | Morol pwysedd uchel, tymheredd uchel |
| Inconel 625 | Ardderchog | Uchel Iawn | Uchel Iawn | Amgylcheddau eithafol, nwy sur |
| Monel 400 | Ardderchog | Uchel | Uchel | Pibellau dŵr môr, cyfnewidwyr gwres |
Mantais allweddol SS316L dros SS304 yw ei gynnwys molybdenwm. Mae SS316L yn cynnwys 2-3% o folybdenwm, sy'n gwella'n sylweddol ei wrthwynebiad i gyrydiad tyllu a chorydiad agennau mewn amgylcheddau sy'n cynnwys clorid. Mae SS304, nad yw'n cynnwys unrhyw folybdenwm, yn agored i bylu mewn dŵr môr, yn enwedig mewn ardaloedd llonydd lle gall cloridau grynhoi. Mae dur di-staen dwplecs yn cynnig cryfder a gwrthiant cyrydiad hyd yn oed yn uwch, ond mae'n ddrutach ac yn anoddach ei beiriannu. Mae Inconel a Monel yn cynnig y lefelau uchaf o ymwrthedd cyrydiad, ond gall eu cost fod yn afresymol ar gyfer llawer o gymwysiadau. Mae SS316L yn cynnig y cyfuniad gorau o ymwrthedd cyrydiad, cryfder mecanyddol, a chost ar gyfer y mwyafrif o gymwysiadau Gasgedi Ring Joint morol ac alltraeth.
Mae'r "L" yn SS316L yn sefyll am "carbon isel." Mae gan safon SS316 uchafswm cynnwys carbon o 0.08%, tra bod gan SS316L uchafswm cynnwys carbon o 0.03%. Gall y gwahaniaeth hwn ymddangos yn fach, ond mae'n cael effaith sylweddol ar berfformiad y deunydd mewn weldio a chymwysiadau tymheredd uchel. Pan fydd dur gwrthstaen austenitig fel SS316 yn cael ei gynhesu i dymheredd rhwng 425 ° C a 815 ° C, mae gwaddod cromiwm carbid yn ffurfio ar y ffiniau grawn. Gelwir y broses hon yn sensiteiddio. Mae ffurfio carbidau cromiwm yn disbyddu'r ardaloedd cyfagos o gromiwm, gan leihau eu gwrthiant cyrydiad. Mewn amgylchedd morol, mae ardaloedd sensiteiddiedig yn agored iawn i gyrydiad rhyng-gronynnog. Trwy leihau'r cynnwys carbon, mae SS316L yn lleihau ffurfio carbidau cromiwm, gan ei wneud yn gallu gwrthsefyll sensiteiddio a chorydiad rhyng-gronynnog.
Mae cynnwys carbon isel SS316L hefyd yn gwella ei weldadwyedd. Pan fydd SS316 wedi'i weldio, gall y parth sy'n cael ei effeithio gan wres ddod yn sensitif os yw'r cynnwys carbon yn rhy uchel. Gellir weldio SS316L heb driniaeth wres ôl-weldio yn y rhan fwyaf o geisiadau, oherwydd bod y cynnwys carbon isel yn atal sensiteiddio. Mae hyn yn arbennig o bwysig ar gyfer Ring Joint Gasgedi, a all gael eu ffugio trwy weldio neu beiriannu. Mae'r tabl isod yn crynhoi priodweddau cemegol a mecanyddol allweddol SS316L.
| Eiddo | Manyleb |
| Carbon (C) max | 0.03% |
| Cromiwm (Cr) | 16 - 18% |
| Nicel (Ni) | 10 - 14% |
| molybdenwm (Mo) | 2 - 3% |
| Manganîs (Mn) uchafswm | 2.0% |
| Silicon (Si) max | 0.75% |
| Ffosfforws (P) uchafswm | 0.045% |
| Sylffwr (S) max | 0.030% |
| Cryfder Tynnol | 485 - 690 MPa |
| Cryfder Cynnyrch (gwrthbwyso 0.2%) | 170 - 310 MPa |
| Elongation | 40% mun |
| Caledwch (Rockwell B) | 95 uchafswm |
Yn Ningbo Kaxite Sealing Materials Co, Ltd, mae ein ffatri yn defnyddio deunydd SS316L ardystiedig yn unig gan gyflenwyr ag enw da. Rydym yn gwirio cyfansoddiad cemegol a phriodweddau mecanyddol pob swp o ddeunydd a dderbyniwn. Rydym hefyd yn cynnal profion cyrydiad rhyng-gronynnol ar ein gasgedi gorffenedig i sicrhau eu bod yn bodloni gofynion Arfer E ASTM A262. Mae'r rheolaeth ansawdd trwyadl hon yn sicrhau bod ein Gasgedi Ring Joint yn darparu perfformiad dibynadwy yn yr amgylcheddau morol ac alltraeth mwyaf heriol.
Mae perfformiad Gasged Ring Joint yn dibynnu nid yn unig ar y deunydd ond hefyd ar ei geometreg. Mae'r gasged wedi'i gynllunio i ffitio i mewn i rigol ar wyneb y fflans. Pan fydd y flanges yn cael eu bolltio gyda'i gilydd, mae'r gasged yn cael ei gywasgu, ac mae ei ddeunydd yn anffurfio i lenwi'r rhigol a chreu sêl. Mae siâp y gasged a'r rhigol yn pennu'r mecanwaith selio. Mae yna nifer o broffiliau Ring Joint Gasged safonol, pob un â'i nodweddion ei hun. Y rhai mwyaf cyffredin yw'r mathau R, RX, a BX. Mae'r math R yn gylch hirgrwn neu wythonglog a ddefnyddir mewn cymwysiadau safonol. Mae'r math RX yn gylch hirgrwn wedi'i addasu a ddefnyddir mewn cymwysiadau pwysedd uwch. Mae'r math BX yn gylch hecsagonol a ddefnyddir mewn cymwysiadau pwysedd uchel, tymheredd uchel. Mae'r tabl isod yn crynhoi nodweddion allweddol y proffiliau hyn.
| Proffil | Siâp | Graddfa Pwysau | Cais Nodweddiadol |
| R | Hirgrwn neu Octagonol | Hyd at 10,000 psi | Pwrpas cyffredinol, pennau ffynnon |
| RX | Hirgrwn wedi'i Addasu | Hyd at 15,000 psi | Pwysedd uwch, gwasanaeth sur |

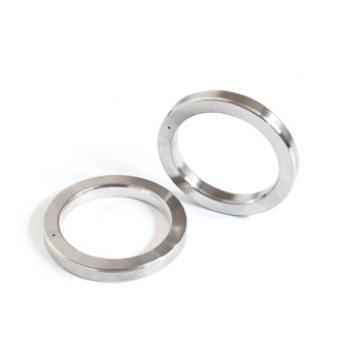

| BX | Hecsagonol | Hyd at 20,000 psi | Pwysedd uchel, tymheredd uchel |
Mae'r dewis o broffil yn dibynnu ar y pwysau, tymheredd, a natur yr hylif sy'n cael ei selio. Y math R yw'r mwyaf cyffredin ac mae'n addas ar gyfer ystod eang o gymwysiadau. Defnyddir y math RX mewn cymwysiadau pwysedd uwch ac mae ganddo geometreg ychydig yn wahanol sy'n gwella perfformiad selio. Defnyddir y math BX yn y cymwysiadau mwyaf heriol ac fe'i cynlluniwyd i ddarparu sêl ddibynadwy ar bwysau hyd at 20,000 psi. Yn Ningbo Kaxite Sealing Materials Co, Ltd, mae ein ffatri'n cynhyrchu Gasgedi Ring Joint yn yr holl broffiliau hyn, mewn ystod o feintiau i gyd-fynd â manylebau fflans safonol.
Mae'r tabl canlynol yn darparu'r manylebau perfformiad allweddol ar gyfer ein Gasgedi ar y Cyd Cylch SS316L. Mae'r manylebau hyn yn seiliedig ar brofion safonol ac fe'u darperir fel cyfeiriad ar gyfer peirianwyr ac arbenigwyr caffael.
| Paramedr | Manyleb | Safon Prawf |
| Deunydd | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Caledwch | ≤ 160 HBW | ASTM E10 |
| Cryfder Tynnol | ≥ 485 MPa | ASTM E8 |
| Cryfder Cynnyrch | ≥ 170 MPa | ASTM E8 |
| Elongation | ≥ 40% | ASTM E8 |
| Cyrydiad intergranular | Pasio | ASTM A262 Ymarfer E |
| Tymheredd Gweithredu Uchaf | 800°C (parhaus) | — |
| Pwysedd Gweithredu Uchaf | 20,000 psi (yn dibynnu ar broffil) | — |
| Gorffen Arwyneb | Ra 1.6 µm ar y mwyaf | — |
| Meintiau Safonol | Proffiliau R, RX, BX fesul API 6A | API 6A |
Yn ein ffatri, rydym yn cynhyrchu Ring Joint Gasgedi i fodloni'r manylebau hyn a mwy. Gallwn hefyd gynhyrchu gasgedi arfer ar gyfer ceisiadau arbennig. Mae ein proses rheoli ansawdd yn cynnwys arolygu dimensiwn, ardystio deunydd, a phrofi perfformiad. Rydym yn darparu tystysgrif cydymffurfio â phob archeb, yn dogfennu'r cyfansoddiad deunydd, priodweddau mecanyddol, a chanlyniadau profion. Mae'r lefel hon o ddogfennaeth yn hanfodol ar gyfer ceisiadau alltraeth, lle mae olrhain a sicrhau ansawdd yn hanfodol.
Cwestiwn 1: Beth yw'r gwahaniaeth rhwng Gasgedi ar y Cyd Cylch SS316 a SS316L?
Ateb: Y prif wahaniaeth yw'r cynnwys carbon. Mae gan SS316 gynnwys carbon uchaf o 0.08%, tra bod gan SS316L uchafswm cynnwys carbon o 0.03%. Mae cynnwys carbon is SS316L yn ei gwneud yn gallu gwrthsefyll sensiteiddio a chorydiad rhyng-gronynnog, sy'n bwysig mewn cymwysiadau weldio a thymheredd uchel. Ar gyfer amgylcheddau morol ac alltraeth, mae SS316L yn cael ei ffafrio yn gyffredinol oherwydd ei wrthwynebiad cyrydiad uwch.
Cwestiwn 2: A ellir defnyddio Gasgedi ar y Cyd Cylch SS316L mewn gwasanaeth nwy sur?
Ateb: Ni argymhellir SS316L ar gyfer gwasanaeth nwy sur (amgylcheddau sy'n cynnwys H2S) oherwydd ei fod yn agored i gracio straen sylffid. Ar gyfer cymwysiadau nwy sur, yn nodweddiadol mae angen deunydd anoddach fel Inconel 625 neu ddur di-staen deublyg. Dylai dewis y deunydd gasged fod yn seiliedig ar gyfansoddiad ac amodau penodol hylif y broses. Gall ein tîm technegol roi cyngor ar y deunydd gorau ar gyfer eich cais.
Cwestiwn 3: Beth yw'r tymheredd uchaf y gall Gasgedi ar y Cyd Ring SS316L ei wrthsefyll?
Ateb: Gall Gasgedi ar y Cyd Cylch SS316L wrthsefyll tymereddau gweithredu parhaus hyd at 800 ° C. Fodd bynnag, ar dymheredd uwch na 425 ° C, gall y deunydd fod yn agored i sensiteiddio os nad yw wedi'i sefydlogi'n iawn. Ar gyfer cymwysiadau tymheredd uchel, mae'n bwysig gwirio bod y deunydd wedi'i drin â gwres yn iawn a'i brofi am ymwrthedd cyrydiad rhyng-gronynnog. Mae ein ffatri yn darparu ardystiad o brofion cyrydu intergranular ar gyfer pob gasged tymheredd uchel.
Cwestiwn 4: Sut mae dewis y proffil Ring Joint Gasket ar gyfer fy nghais?
Ateb: Mae dewis y proffil yn dibynnu ar y pwysau, tymheredd, a natur yr hylif. Mae'r math R yn addas ar gyfer cymwysiadau pwrpas cyffredinol hyd at 10,000 psi. Defnyddir y math RX ar gyfer pwysau uwch hyd at 15,000 psi. Defnyddir y math BX ar gyfer y cymwysiadau mwyaf heriol hyd at 20,000 psi. Bydd y fanyleb fflans hefyd yn pennu'r proffil gofynnol. Gall ein tîm technegol eich cynorthwyo i ddewis y proffil cywir ar gyfer eich cais penodol.
Cwestiwn 5: Pa ddogfennaeth a ddarperir gyda Gasgedi Cylch SS316L ar y Cyd?
Ateb: Rydym yn darparu tystysgrif cydymffurfio â phob archeb, yn dogfennu'r cyfansoddiad deunydd, priodweddau mecanyddol, a chanlyniadau profion. Mae hyn yn cynnwys y dadansoddiad cemegol, canlyniadau profion tynnol, canlyniadau profion caledwch, a chanlyniadau profion cyrydu intergranular. Rydym hefyd yn darparu adroddiadau arolygu dimensiwn a thystysgrif olrhain deunydd. Mae'r ddogfennaeth hon yn hanfodol ar gyfer sicrhau ansawdd a chydymffurfiaeth reoleiddiol mewn cymwysiadau morol ac alltraeth.
Gasgedi ar y Cyd Cylch SS316L yw'r dewis delfrydol ar gyfer cymwysiadau morol ac alltraeth oherwydd eu bod yn cynnig cyfuniad unigryw o ymwrthedd cyrydiad, cryfder mecanyddol, a sefydlogrwydd thermol. Mae cynnwys molybdenwm SS316L yn darparu ymwrthedd ardderchog i bylu clorid a chorydiad agennau, tra bod y cynnwys carbon isel yn atal sensiteiddio a chorydiad rhyng-gronynnog. Gellir peiriannu'r deunydd i amrywiaeth o broffiliau i fodloni gofynion pwysau a thymheredd y cais. A gellir ei ardystio i fodloni'r safonau ansawdd mwyaf llym. Yn Ningbo Kaxite Sealing Materials Co, Ltd, mae gan ein ffatri yr arbenigedd a'r offer i gynhyrchu Gasgedi ar y Cyd Ring SS316L sy'n cwrdd â gofynion mwyaf heriol y diwydiant alltraeth.
P'un a ydych chi'n dylunio platfform alltraeth newydd neu'n cynnal un sy'n bodoli eisoes, rydym yn eich gwahodd i gysylltu â'n tîm technegol i drafod eich gofynion gasged. Gallwn ddarparu manylebau cynnyrch manwl, ardystiadau deunydd, a chymorth cais. Mae ein hymrwymiad i ansawdd a boddhad cwsmeriaid wedi ein gwneud yn bartner dibynadwy ar gyfer selio atebion ledled y byd.
Cysylltwch â Ningbo Kaxite Selio Deunyddiau Co, Ltd heddiwi drafod eich gofynion Ring Joint Gasged a darganfod sut y gall ein gasgedi SS316L gwrdd â heriau eich cymwysiadau morol ac alltraeth.
