Mewn piblinell nwy pwysedd uchel neu hydrocracker purfa, rhaid i'r uniadau fflans gynnwys hylifau ar bwysau dros 400 bar a thymheredd sy'n beicio o amgylchynol i dros 500 ° C. Nid yw'r gasged sy'n cyflawni'r swyddogaeth selio hon yn ddalen feddal, gywasgadwy. Mae'n fodrwy fetel solet - Gasged Ring Joint - sy'n selio trwy fecanwaith sy'n sylfaenol wahanol i gasged confensiynol. Nid yw'r Ring Joint Gasged yn dibynnu ar elastigedd deunydd rwber neu graffit. Mae'n dibynnu ar union gymhwyso rhaglwyth bollt i orfodi cyswllt metel-i-fetel rhwng y gasged a'r groove flange. Y rhaglwyth bollt yw'r grym sy'n actifadu perfformiad selio'r gasged. Heb ddigon o raglwyth, ni fydd y Gasged Ring Joint yn selio. Gyda rhaglwyth gormodol, gall y fflans neu'r gasged gael ei niweidio. Y rhaglwyth bollt yw'r newidyn critigol sy'n pennu llwyddiant neu fethiant y cyd.
Mae'r cwestiwn o sut mae rhag-lwyth bollt yn actifadu perfformiad selio Gasged Ring Joint yn gwestiwn o fecaneg a gwyddor deunyddiau. Mae rhaglwyth bollt yn creu straen eistedd ar y gasged, gan achosi iddo gydymffurfio â'r rhigol fflans. Rhaid bod gan y deunydd gasged y caledwch cywir i ddadffurfio ychydig a llenwi'r afreoleidd-dra microsgopig yn wyneb y rhigol. Rhaid i'r fflans fod yn ddigon cryf i wrthsefyll y rhaglwyth heb ildio. Ac mae'n rhaid tynhau'r bolltau mewn patrwm rheoledig i sicrhau dosbarthiad llwyth unffurf o amgylch y cylch. Bydd yr erthygl hon yn archwilio mecaneg rhag-lwyth bollt, dyluniad y Gasged Ring Joint, rôl caledwch gasged, a'r ystyriaethau ymarferol ar gyfer sicrhau sêl ddibynadwy. Byddwn hefyd yn darparu manylebau manwl ar gyfer einRing Gasgedi ar y Cydo'n ffatri yn Ningbo Kaxite Sealing Materials Co, Ltd.

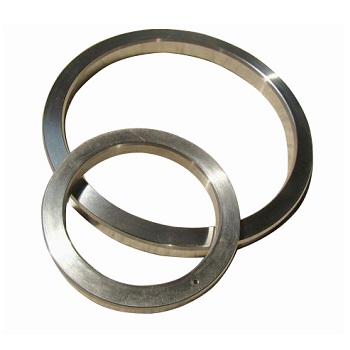

Mae Gasged Ring Joint yn elfen selio metelaidd a ddefnyddir mewn cymalau flanged pwysedd uchel a thymheredd uchel. Fe'i gwneir fel arfer o fodrwy fetel solet gyda chroestoriad hirgrwn neu wythonglog. Mae'r gasged wedi'i gynllunio i ffitio i mewn i rigol wedi'i beiriannu'n fanwl ar wyneb y fflans. Pan fydd y flanges yn cael eu bolltio gyda'i gilydd, mae'r gasged yn cael ei gywasgu rhwng y ddau rigol, gan greu sêl metel-i-fetel. Mae mecanwaith selio Gasged Ring Joint yn wahanol i fecanwaith selio gasged meddal. Mae gasged meddal yn selio trwy gydymffurfio â'r wyneb fflans a llenwi'r afreoleidd-dra microsgopig. Mae Gasged Ring Joint yn selio trwy ddadffurfio'r metel ychydig a chreu cyswllt llinell â'r rhigol. Mae'r straen cyswllt yn y llinell gyswllt yn hynod o uchel, sy'n creu sêl hyd yn oed ar bwysau uchel iawn. Mae'r tabl isod yn crynhoi nodweddion allweddol Gasged Uniad Cylch.
| Nodwedd | Disgrifiad |
| Deunydd | Haearn meddal, dur carbon, dur di-staen, Monel, Inconel |
| Traws-Adran | Hirgrwn neu wythonglog |
| Mecanwaith Selio | Cyswllt llinell metel-i-metel |
| Graddfa Pwysau | Hyd at 10,000 psi (690 bar) ac uwch |
| Graddfa Tymheredd | -200 ° C i +850 ° C (yn dibynnu ar ddeunydd) |
| Safonau | API 6A, ASME B16.20 |
Yn Kaxite, mae ein ffatri yn cynhyrchu Ring Joint Gasgeds mewn ystod o ddeunyddiau a meintiau i fodloni gofynion y cymwysiadau mwyaf heriol. Rydym yn defnyddio peiriannu manwl i sicrhau bod dimensiynau'r gasged yn gywir a bod y gorffeniad wyneb yn gywir. Mae ein gasgedi wedi'u hardystio i safonau API 6A ac ASME B16.20, gan sicrhau eu bod yn bodloni'r lefelau uchaf o ansawdd a dibynadwyedd.
Preload bollt yw'r tensiwn sy'n cael ei greu yn y bolltau pan fyddant yn cael eu tynhau. Dyma'r grym sy'n clampio'r flanges gyda'i gilydd ac yn cywasgu'r gasged. Heb raglwythiad bollt, ni fyddai'r flanges yn cael eu dal gyda'i gilydd, ac ni fyddai'r gasged yn cael ei gywasgu. Y rhaglwyth bollt yw'r hyn sy'n actifadu perfformiad selio'r Gasged Ring Joint. Pan fydd y bolltau'n cael eu tynhau, mae'r grym rhaglwytho yn cael ei drosglwyddo trwy'r flanges i'r gasged. Mae'r gasged wedi'i gywasgu yn erbyn y rhigol, gan greu cyswllt straen uchel sy'n selio'r cyd. Mae maint y rhaglwyth yn pennu'r straen seddi ar y gasged, sydd yn ei dro yn pennu ansawdd y sêl. Os yw'r rhaglwyth yn rhy isel, bydd y straen eistedd yn annigonol, a bydd y cyd yn gollwng. Os yw'r rhaglwyth yn rhy uchel, gall y fflans neu'r gasged gynhyrchu, gan achosi gollyngiad hefyd. Rhaid cyfrifo a rheoli'r rhaglwyth bollt yn ofalus i sicrhau sêl ddibynadwy. Mae'r tabl isod yn dangos y berthynas rhwng rhaglwyth bollt a straen seddi gasged.
| Rhaglwyth Bolt (kN) | Straen Seddi Gasged (MPa) | Perfformiad Selio |
| 50 | 100 | Annigonol; debygol o ollwng |
| 100 | 200 | Ymylol; gall ollwng dan bwysau |
| 150 | 300 | Da; sêl ddibynadwy |
| 200 | 400 | Ardderchog; selio gorau posibl |
| 250 | 500 | Gormodol; risg o ildio fflans |
Yn ein ffatri, rydym yn darparu argymhellion bolltio manwl i'n cwsmeriaid ar gyfer ein Gasgedi Ring Joint. Rydym yn nodi'r rhaglwyth bollt gofynnol, y patrwm tynhau, a'r gofynion iro. Gall ein tîm peirianneg helpu i gyfrifo'r rhaglwyth cywir ar gyfer eich cyfuniad fflans a gasged penodol. Rydym hefyd yn cynnig cymorth technegol ar y safle os oes angen.
Mae caledwch y Gasged Ring Joint yn ffactor hollbwysig yn ei berfformiad selio. Rhaid i'r gasged fod yn ddigon meddal i ddadffurfio ychydig o dan y rhaglwyth bollt, gan gydymffurfio â'r rhigol fflans a chreu sêl. Fodd bynnag, rhaid iddo hefyd fod yn ddigon caled i wrthsefyll allwthio a chynnal ei siâp o dan bwysau uchel. Mae caledwch y gasged yn cael ei bennu gan y deunydd y mae'n cael ei wneud ohono. Haearn meddal yw'r deunydd meddalaf a mwyaf cyffredin a ddefnyddir. Mae'n addas ar gyfer cymwysiadau pwysedd isel a thymheredd isel. Mae dur carbon yn galetach ac fe'i defnyddir ar gyfer pwysau uwch. Mae dur di-staen yn galetach fyth ac yn darparu ymwrthedd cyrydiad. Defnyddir Monel ac Inconel ar gyfer y cymwysiadau mwyaf heriol, lle mae angen cryfder uchel a gwrthiant cyrydiad. Mae'r tabl isod yn crynhoi caledwch a chymwysiadau nodweddiadol deunyddiau Ring Joint Gasged cyffredin.
| Deunydd | Caledwch (HB) | Pwysedd Uchaf (bar) | Cais Nodweddiadol |
| Haearn Meddal | 90 - 120 | 100 | Dŵr pwysedd isel, stêm |
| Dur Carbon | 120 - 150 | 250 | Olew a nwy, diwydiant cyffredinol |
| Dur Di-staen 304 | 150 - 180 | 400 | Cemegol, petrocemegol |
| Dur Di-staen 316 | 150 - 180 | 400 | Amgylcheddau cyrydol |
| Monel | 150 - 200 | 500 | Dŵr môr, tymheredd uchel |
| Inconel | 180 - 250 | 690 | Tymheredd uchel, pwysedd uchel |
YnNingbo Kaxite selio deunyddiau Co., Ltd., rydym yn cynhyrchu Ring Joint Gasgedi yn yr holl ddeunyddiau hyn. Rydym hefyd yn cynnig ystod o lefelau caledwch o fewn pob deunydd i weddu i wahanol gymwysiadau. Gall ein tîm peirianneg eich helpu i ddewis y deunydd a'r caledwch cywir ar gyfer eich gofynion penodol.
Y rhigol fflans yw'r man cilfachog ar wyneb y fflans y gosodir y Gasged Ring Joint iddo. Mae dimensiynau a gorffeniad wyneb y rhigol yn hanfodol i berfformiad selio'r gasged. Rhaid i'r rhigol gael ei beiriannu i oddefiannau manwl gywir i sicrhau bod y gasged yn eistedd yn iawn a bod y straen cyswllt yn unffurf. Mae'r ongl groove, dyfnder y rhigol, a lled y rhigol i gyd yn effeithio ar y perfformiad selio. Rhaid i orffeniad wyneb y rhigol fod yn ddigon llyfn i ganiatáu i'r gasged ddadffurfio a llenwi'r afreoleidd-dra microsgopig, ond nid mor llyfn fel na all y gasged afael yn yr wyneb. Mae'r tabl isod yn crynhoi'r paramedrau rhigol allweddol ar gyfer Gasgedi Ring Joint safonol.
| Paramedr | Manyleb | Pwysigrwydd |
| Ongl rhigol | 23° ± 1° (hirgrwn); 23° ± 1° (octagon) | Yn sicrhau seddi a chyswllt priodol |
| Dyfnder rhigol | Fesul API 6A / ASME B16.20 | Yn sicrhau bod gasged yn cael ei ddal yn llawn |
| Lled y rhigol | Fesul API 6A / ASME B16.20 | Yn sicrhau bod gasged yn ffitio heb glirio gormodol |
| Gorffen Arwyneb (Ra) | 1.6 - 3.2 µm | Yn caniatáu i gasged afael a selio |
| Gwastadedd | 0.05 mm fesul 100 mm | Yn sicrhau straen cyswllt unffurf |
Yn ein ffatri, gallwn ddarparu cymorth technegol ar ddylunio rhigol fflans a pheiriannu. Rydym hefyd yn cynnig gwasanaeth archwilio rhigolau i wirio bod y rhigol yn bodloni gofynion y safon berthnasol. Mae hyn yn bwysig oherwydd gall rhigol sydd wedi treulio neu wedi'i difrodi atal hyd yn oed gasged newydd rhag selio'n iawn.
Mae cyfrifo rhaglwyth bollt yn gam hanfodol wrth ddylunio a chydosod cyd-gasged Ring Joint. Rhaid i'r rhaglwyth fod yn ddigon i greu'r straen seddi gofynnol ar y gasged, ond nid mor uchel fel ei fod yn cynhyrchu'r fflans neu'r bolltau. Mae'r cyfrifiad yn ystyried straen seddi'r gasged, dimensiynau'r fflans, maint a deunydd y bollt, a'r pwysau gweithredu a'r tymheredd. Mae'r rhaglwyth fel arfer yn cael ei gyfrifo gan ddefnyddio'r Cod Boeler a Llongau Pwysedd ASME neu'r safon gyfatebol. Ar ôl i'r rhaglwyth gael ei gyfrifo, rhaid ei gymhwyso i'r bolltau mewn modd rheoledig. Gwneir hyn fel arfer gan ddefnyddio wrench torque neu densiwn hydrolig. Rhaid dilyn y patrwm tynhau i sicrhau dosbarthiad llwyth unffurf. Mae'r tabl isod yn crynhoi'r camau allweddol wrth gymhwyso rhaglwyth bolltau.
| Cam | Gweithred | Pwrpas |
| 1 | Glanhewch ac archwiliwch fflans a rhigol | Sicrhewch nad oes unrhyw falurion na difrod |
| 2 | Iro bolltau a wynebau cnau | Lleihau ffrithiant a sicrhau rhaglwyth cyson |
| 3 | Tynhau bolltau mewn patrwm seren i 30% o trorym targed | Seddwch y gasged ac aliniwch y flanges |
| 4 | Tynhau bolltau mewn patrwm seren i 60% o trorym targed | Cywasgu'r gasged yn raddol |
| 5 | Tynhau bolltau mewn patrwm seren i 100% o trorym targed | Cyflawni rhaglwyth terfynol |
| 6 | Gwiriwch y trorym ar ôl 24 awr | Gwneud iawn am ymgripiad ac ymlacio |
Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym yn darparu gweithdrefnau bolltio manwl i'n cwsmeriaid ar gyfer ein Gasgedi Ring Joint. Rydym hefyd yn cynnig hyfforddiant a chymorth ar y safle i sicrhau bod y rhaglwyth yn cael ei gymhwyso'n gywir. Ein nod yw helpu ein cwsmeriaid i gyflawni sêl ddibynadwy bob tro.
Mae'r manylebau allweddol ar gyfer Gasged Ring Joint yn cynnwys maint y gasged, y dosbarth pwysau, y deunydd, y math trawstoriad, a'r caledwch. Mae'r tabl isod yn rhoi crynodeb o'r manylebau nodweddiadol ar gyfer ein Gasgedi Ring Joint.
| Manyleb | Amrediad | Nodiadau |
| Maint | 1/2" i 36" | Fesul API 6A / ASME B16.20 |
| Dosbarth Pwysau | Dosbarth 150 i Ddosbarth 2500 | Hefyd pwysau API 6A |
| Deunydd | Haearn Meddal, Dur Carbon, SS304, SS316, Monel, Inconel | Wedi'i ddewis yn seiliedig ar gais |
| Math Trawstoriad | Hirgrwn (R), Octagonal (RX), Perfformiad Uchel (BX) | Wedi'i ddewis yn seiliedig ar bwysau a rhigol |
| Caledwch | Fesul safon deunydd | Wedi'i ddewis yn seiliedig ar ddeunydd fflans |
| Gorffen Arwyneb | Ra 1.6 - 3.2 µm | Yn sicrhau seddi priodol |
| Safonau | API 6A, ASME B16.20, DIN 2693 | Cydymffurfio â safonau rhyngwladol |
Yn ein ffatri, rydym yn cynhyrchu Ring Joint Gasgedi i fodloni'r manylebau hyn a mwy. Gallwn addasu'r gasged i weddu i ofynion prosiect penodol, gan gynnwys deunyddiau arbennig, meintiau arbennig, a thrawstoriadau arbennig. Gall ein tîm peirianneg gynorthwyo gyda'r broses ddethol a darparu data technegol manwl ar gyfer eich prosiect.
Cwestiwn 1: Beth yw'r rhaglwyth bollt a argymhellir ar gyfer Gasged Ring Joint?
Ateb: Mae'r rhaglwyth bollt a argymhellir yn dibynnu ar faint y gasged, y dosbarth pwysau, y deunydd gasged, a'r deunydd fflans. Fel arfer caiff ei gyfrifo gan ddefnyddio Cod Boeler a Llongau Pwysedd ASME neu'r safon gyfatebol. Rhaid i'r rhaglwyth fod yn ddigon i greu'r straen eistedd gofynnol ar y gasged heb ildio'r fflans na'r bolltau. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym yn darparu argymhellion bolltio manwl ar gyfer pob un o'n Gasgedi Ring Joint.
Cwestiwn 2: A ellir ailddefnyddio Gasged Cylch ar y Cyd?
Ateb: Yn gyffredinol, ni ddylid ailddefnyddio Gasged Ring Joint. Pan fydd y gasged wedi'i gywasgu, mae'n dadffurfio'n blastig i gydymffurfio â'r rhigol. Mae'r anffurfiad hwn yn barhaol, ac ni fydd y gasged yn dychwelyd i'w siâp gwreiddiol. Gall ailddefnyddio Gasged Ring Joint arwain at ollyngiad oherwydd ni fydd y gasged yn selio'n iawn yr ail dro. Safon y diwydiant yw disodli'r gasged bob tro y bydd y cymal yn cael ei agor. Mae ein ffatri yn argymell defnyddio gasged newydd ar gyfer pob cynulliad.
Cwestiwn 3: Beth yw'r gwahaniaeth rhwng gasged uniad cylch hirgrwn ac wythonglog?
Ateb: Mae gan y gasged hirgrwn (math R) groestoriad crwn ac fe'i defnyddir mewn cymwysiadau safonol. Mae gan y gasged wythonglog (math RX) groestoriad ag ochrau gwastad sy'n darparu sêl fwy effeithlon ar bwysau uwch. Mae angen dyluniad rhigol gwahanol ar y gasged wythonglog na'r gasged hirgrwn. Mae'r dewis rhwng y ddau yn dibynnu ar y dosbarth pwysau a'r groove flange. Gall ein tîm peirianneg eich helpu i ddewis y math cywir ar gyfer eich cais.
Cwestiwn 4: Sut ydw i'n gwybod a yw fy Gasged Ring Joint yn gollwng?
Ateb: Mae arwyddion Cyd-gasged Ring yn gollwng yn cynnwys hylif gweladwy neu nwy yn dianc o'r cymal, gostyngiad ym mhwysedd y system, a phresenoldeb sain hisian. Os ydych yn amau bod gollyngiad, dylai'r cymal gael ei iselhau a'i archwilio ar unwaith. Dylid disodli'r gasged, a dylid archwilio'r groove flange am ddifrod. Gall gollyngiadau fod yn beryglus, yn enwedig mewn gwasanaeth pwysedd uchel neu wenwynig, felly ni ddylid byth eu hanwybyddu.
Cwestiwn 5: Beth yw'r patrwm tynhau cywir ar gyfer fflans Ring Joint Gasket?
Ateb: Mae'r patrwm tynhau cywir yn batrwm seren, lle mae'r bolltau'n cael eu tynhau mewn dilyniant croesi. Dylid tynhau'r bolltau mewn sawl cam, fel arfer 30%, 60%, a 100% o'r trorym targed. Mae hyn yn sicrhau bod y gasged yn cael ei gywasgu'n gyfartal a bod y flanges yn aros yn gyfochrog. Ar ôl y tynhau cychwynnol, dylid gwirio'r torque ar ôl 24 awr i wneud iawn am ymgripiad ac ymlacio. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym yn darparu gweithdrefnau tynhau manwl ar gyfer ein Gasgedi Ring Joint.
Preload bollt yw'r grym sy'n actifadu perfformiad selio Gasged Ring Joint. Heb ddigon o raglwyth, ni all y gasged anffurfio a chreu'r cyswllt straen uchel sy'n angenrheidiol i selio cymalau pwysedd uchel a thymheredd uchel. Rhaid cyfrifo, cymhwyso a rheoli'r rhaglwyth bollt yn ofalus i sicrhau sêl ddibynadwy. Mae'r deunydd gasged, y groove flange, a'r weithdrefn bolltio i gyd yn chwarae rhan yn y perfformiad selio. Yn Ningbo Kaxite Sealing Materials Co, Ltd, mae gan ein ffatri yr arbenigedd a'r profiad i gynhyrchu Ring Joint Gasgedi sy'n bodloni'r gofynion mwyaf heriol. Rydym yn defnyddio deunyddiau o ansawdd uchel, peiriannu manwl, a phrofion trylwyr i sicrhau bod pob gasged a gynhyrchwn yn cyflawni perfformiad dibynadwy. Rydym hefyd yn darparu cymorth technegol cynhwysfawr i helpu ein cwsmeriaid i gyflawni sêl lwyddiannus.
P'un a ydych yn dylunio system pwysedd uchel newydd neu'n cynnal un sy'n bodoli eisoes, rydym yn eich gwahodd i gysylltu â'n tîm technegol i drafod eich gofynion. Gallwn ddarparu manylebau cynnyrch, argymhellion bolltio, a chefnogaeth ar y safle. Mae ein hymrwymiad i ansawdd a boddhad cwsmeriaid wedi ein gwneud yn bartner dibynadwy ar gyfer selio ceisiadau ledled y byd.
Cysylltwch â Ningbo Kaxite Selio Deunyddiau Co, Ltd heddiwi drafod eich gofynion Ring Joint Gasged a darganfod sut y gall ein cynnyrch sicrhau sêl ddibynadwy yn eich ceisiadau mwyaf heriol.
