Yn y diwydiant petrocemegol, gall gollyngiad fflans sengl ar hydrocracker pwysedd uchel ysgogi cau brys sy'n costio hyd at $500,000 y dydd mewn cynhyrchiad coll. Mewn gwaith pŵer, gall gollyngiad stêm mewn fflans fewnfa tyrbin orfodi toriad gorfodol sy'n para am ddyddiau. Nid yw'r rhain yn ddigwyddiadau prin. Maent yn ganlyniad uniongyrchol methiannau selio, ac maent yn cynrychioli un o'r ffynonellau mwyaf arwyddocaol o waith cynnal a chadw heb ei gynllunio a cholli cynhyrchu mewn diwydiant trwm. Y gydran sydd yng nghanol yr her hon yw'r gasged. Ac ymhlith gasgedi, mae un dyluniad wedi profi ei fod yn hynod effeithiol o ran atal y methiannau costus hyn: y Ring Joint Gasged.
Mae'r Ring Joint Gasged yn elfen selio metelaidd a ddefnyddir mewn cymwysiadau pwysedd uchel, tymheredd uchel lle nad yw dibynadwyedd yn agored i drafodaeth. Yn wahanol i gasgedi meddal, sy'n dibynnu ar gywasgedd i greu sêl, mae'r Gasged Ring Joint yn creu sêl trwy gyswllt metel-i-metel manwl gywir rhwng y gasged a'r rhigol yn wynebau'r fflans. Mae'r dyluniad hwn yn darparu sêl sy'n gallu gwrthsefyll chwythu allan, yn hynod wydn i feicio thermol, ac yn gallu gwrthsefyll pwysau a fyddai'n dinistrio mathau eraill o gasgedi. Y canlyniad yw gostyngiad dramatig mewn cynnal a chadw heb ei gynllunio a cholli cynhyrchiant. Bydd yr erthygl hon yn esbonio sut mae'r Ring Joint Gasged yn cyflawni hyn, gan archwilio ei ddyluniad, deunyddiau, gosodiad a pherfformiad yn yr amgylcheddau diwydiannol mwyaf heriol. Yn Ningbo Kaxite Selio Deunyddiau Co, Ltd, mae ein ffatri wedi bod yn gweithgynhyrchuRing Gasgedi ar y Cyders dros ddau ddegawd, ac rydym wedi gweld yn uniongyrchol sut y gall y gasged gywir drawsnewid dibynadwyedd planhigyn.
Mae Gasged Ring Joint yn fodrwy selio metel solet sy'n cael ei beiriannu i ddimensiynau manwl gywir a'i gynllunio i ffitio i mewn i rigol cyfatebol wedi'i beiriannu i wynebau'r fflans. Mae'r gasged fel arfer yn hirgrwn neu'n wythonglog mewn trawstoriad, ac mae ar gael mewn ystod o feintiau safonol a ddiffinnir gan API 6A ac ASME B16.20. Pan fydd y bolltau fflans yn cael eu tynhau, mae'r gasged yn cael ei gywasgu rhwng y ddau wyneb rhigol. Mae'r metel yn anffurfio ychydig, gan greu sêl dynn, llinell gyswllt. Mae hyn yn sylfaenol wahanol i gasged meddal, sy'n dibynnu ar gywasgedd y deunydd i lenwi'r amherffeithrwydd yn wyneb y fflans. Mae'r Gasged Ring Joint yn dibynnu ar union geometreg y rhigol a'r gasged i greu sêl sy'n gadarn ac yn ddibynadwy.
Mantais allweddol y Ring Joint Gasged yw ei wrthwynebiad i blowout. Mewn gasged meddal, mae'r elfen selio wedi'i chyfyngu rhwng wynebau'r fflans, ond nid yw wedi'i gloi'n fecanyddol yn ei le. Os yw'r pwysau mewnol yn fwy na grym cywasgol y bolltau, gellir gwthio'r gasged allan o'r cymal - ffenomen a elwir yn blowout. Mae hwn yn fethiant trychinebus sy'n rhyddhau hylif y broses a gall achosi anaf neu farwolaeth. Ni all y Gasged Ring Joint chwythu allan oherwydd ei fod wedi'i ddal yn fecanyddol yn y rhigol. Mae'r rhigol yn gweithredu fel llestr cyfyngu, ac mae'r gasged wedi'i gywasgu ynddo. Hyd yn oed os collir y llwyth bollt, mae'r gasged yn parhau yn ei le, gan gynnal sêl. Mae hon yn nodwedd ddiogelwch hanfodol mewn cymwysiadau pwysedd uchel.
Mae'r tabl isod yn cymharu nodweddion dylunio a nodweddion perfformiad Gasgedi Ring Joint a gasgedi meddal.
| Nodwedd | Ring Cyd Gasged | Gasged Meddal (Taflen) |
| Mecanwaith Selio | Cyswllt llinell metel-i-metel | Cywasgu deunydd meddal |
| Ymwrthedd Chwythu | Ardderchog (wedi'i gaethiwo'n fecanyddol) | Gwael (gellir ei allwthio) |
| Graddfa Pwysau | Hyd at 10,000 psi (690 bar) | Hyd at 1,000 psi (69 bar) |
| Graddfa Tymheredd | Hyd at 1,000 ° C (yn dibynnu ar ddeunydd) | Hyd at 500 ° C (yn dibynnu ar ddeunydd) |
| Ailddefnydd | Heb ei argymell | Heb ei argymell |
| Cymwysiadau Nodweddiadol | Wellheads, piblinellau, purfeydd, gweithfeydd pŵer | Pibellau diwydiannol cyffredinol, systemau pwysedd isel |

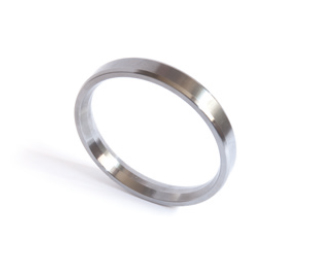

Mae dyluniad y Ring Joint Gasged wedi'i safoni i sicrhau cyfnewidioldeb. Yr arddulliau mwyaf cyffredin yw'r math R (hirgrwn neu wythonglog), y math RX (ar gyfer pwysau uwch), a'r math BX (ar gyfer pwysau hynod o uchel). Mae gan bob arddull geometreg rhigol benodol a sgôr pwysau. YnNingbo Kaxite selio deunyddiau Co., Ltd., rydym yn cynhyrchu pob un o'r tair arddull mewn ystod o ddeunyddiau i fodloni gofynion gwahanol geisiadau.
Sêl metel-i-metel Gasged Ring Joint yw'r allwedd i'w allu i atal chwythu a gollwng. Pan fydd y bolltau fflans yn cael eu tynhau, caiff y gasged ei gywasgu yn erbyn wynebau'r rhigol. Cyswllt llinell yw'r cyswllt cychwynnol - mae wyneb crwm y gasged yn cwrdd ag arwyneb gwastad y rhigol. Wrth i'r llwyth bollt gynyddu, mae'r metel yn y llinell gyswllt yn dadffurfio'n blastig, gan greu ardal gyswllt ehangach. Mae'r anffurfiad hwn wedi'i gyfyngu i ranbarth bach iawn, ac mae'n creu sêl sy'n dynn ac yn wydn. Mae'r sêl yn dynn oherwydd bod y cyswllt metel-i-metel yn dileu'r bylchau microsgopig a fyddai'n caniatáu i hylif ddianc. Mae'n wydn oherwydd bod dadffurfiad elastig y gasged a'r fflans yn caniatáu i'r cymal ddarparu ar gyfer symudiadau bach heb golli cysylltiad.
Mae geometreg y rhigol yn hanfodol i berfformiad y sêl. Mae'r rhigol wedi'i beiriannu i ongl fanwl gywir (fel arfer 23 ° ar gyfer gasgedi math R) a dyfnder. Pan fydd y gasged wedi'i gywasgu, mae gweithred lletem y rhigol yn gorfodi'r deunydd gasged i gysylltiad tynn â wynebau'r rhigol. Mae hyn yn creu sêl sy'n dod yn dynnach wrth i'r pwysau gynyddu. Gelwir hyn yn sêl pwysau-egnïo. Po uchaf yw'r pwysau mewnol, po fwyaf y caiff y gasged ei orfodi yn erbyn wynebau'r rhigol, a'r tynnach y daw'r sêl. Dyma'r gwrthwyneb i gasged meddal, y gellir ei orfodi allan o'r cyd gan bwysedd uchel. Mae'r tabl isod yn dangos y berthynas rhwng pwysau mewnol a grym selio ar gyfer Gasged Ring Joint.
| Pwysedd mewnol (bar) | Grym selio (N/mm) | Straen Cyswllt (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Y sêl pwysau-egnïol yw'r hyn sy'n gwneud y Ring Joint Gasged mor effeithiol wrth atal chwythu allan. Hyd yn oed os yw'r llwyth bollt yn cael ei leihau oherwydd ehangu thermol neu ymlacio, mae'r pwysau mewnol yn parhau i fywiogi'r sêl. Mae hon yn nodwedd ddiogelwch hanfodol mewn cymwysiadau pwysedd uchel. Yn ein ffatri, rydym yn profi pob swp o Ring Joint Gasgedi i wirio eu perfformiad selio pwysau-egni. Rydym yn defnyddio rig prawf hydrolig sy'n gosod pwysau mewnol ar fflans prawf ac yn mesur y gyfradd gollwng. Mae ein gasgedi yn gyson yn cyflawni cyfraddau gollwng sy'n llawer is na'r terfynau a ganiateir o API 6A ac ASME B16.20.
Mae'r deunydd y gwneir Gasged Ring Joint ohono yn pennu ei allu i wrthsefyll amodau cyrydol a thermol y cais. Bydd gasged wedi'i wneud o'r deunydd anghywir yn methu'n gynamserol, gan arwain at gynnal a chadw heb ei gynllunio a cholli cynhyrchu. Y deunyddiau mwyaf cyffredin ar gyfer Ring Joint Gasgedi yw haearn meddal, dur carbon isel, dur di-staen (304, 316, 321), ac aloion egsotig fel Inconel, Monel, a Hastelloy. Mae gan bob deunydd ystod benodol o dymheredd a gwrthiant cyrydiad. Rhaid i ddewis y deunydd fod yn seiliedig ar hylif y broses, y tymheredd gweithredu, a'r bywyd gwasanaeth gofynnol.
Haearn meddal yw'r deunydd mwyaf darbodus ac mae'n addas ar gyfer cymwysiadau tymheredd isel, nad ydynt yn cyrydol. Defnyddir dur carbon isel ar gyfer cymwysiadau ychydig yn fwy heriol. Dur di-staen 304 a 316 yw ceffylau gwaith y diwydiant, gan gynnig ymwrthedd cyrydiad da a chryfder tymheredd uchel. Mae dur di-staen 321 wedi'i sefydlogi â thitaniwm i atal cyrydiad intergranular ar dymheredd uchel. Defnyddir Inconel a Monel yn yr amgylcheddau mwyaf ymosodol, megis y rhai sy'n cynnwys cloridau neu stêm tymheredd uchel. Mae'r tabl isod yn rhoi arweiniad i dymheredd a chyfyngiadau cyrydiad deunyddiau cyffredin Ring Joint Gasged.
| Deunydd | Max. Tymheredd (°C) | Gwrthsefyll Cyrydiad | Cymwysiadau Nodweddiadol |
| Haearn Meddal | 400 | Gwael | Gwasanaethau pwysedd isel, nad ydynt yn cyrydol |
| Dur Carbon Isel | 500 | Teg | Pibellau diwydiannol cyffredinol |
| Dur Di-staen 304 | 700 | Da | Y rhan fwyaf o wasanaethau purfa a phetrocemegol |
| Dur Di-staen 316 | 800 | Da iawn | Amgylcheddau cyrydol, stêm tymheredd uchel |
| Dur Di-staen 321 | 900 | Da iawn | Cymwysiadau tymheredd uchel |
| Inconel 625 | 1,000 | Ardderchog | Tymheredd eithafol, cyrydol iawn |
| Monel 400 | 800 | Ardderchog | Amgylcheddau sy'n cynnwys clorid |
Mae dewis y deunydd cywir yn benderfyniad peirianneg hollbwysig. Bydd gasged nad yw'n gallu gwrthsefyll hylif y broses yn cyrydu, gan golli ei allu selio ac o bosibl halogi'r broses. Bydd gasged nad yw wedi'i raddio ar gyfer y tymheredd gweithredu yn meddalu neu'n ymgripio, gan golli ei raglwyth a chaniatáu gollyngiadau. Yn Kaxite, rydym yn gweithio'n agos gyda'n cwsmeriaid i ddewis y deunydd gorau posibl ar gyfer pob cais. Rydym yn cynnal cronfa ddata gynhwysfawr o gydnawsedd deunydd a gallwn ddarparu argymhellion penodol yn seiliedig ar amodau'r broses. Mae'r gwasanaeth hwn yn un o'r ffyrdd yr ydym yn helpu ein cwsmeriaid i leihau colledion cynnal a chadw a chynhyrchu heb ei gynllunio.
Bydd y Gasged Ring Joint mwyaf gwydn yn y byd yn methu os na chaiff ei osod yn gywir. Mae gosod yn ffactor hanfodol o ran dibynadwyedd y sêl. Y gwallau gosod mwyaf cyffredin yw: ailddefnyddio gasged sydd eisoes wedi'i gywasgu, niweidio'r gasged wrth ei drin, methu â glanhau'r rhigol, a chymhwyso torque bollt anwastad. Gall pob un o'r gwallau hyn arwain at fethiant cynamserol. Mae gosodiad priodol yn broses systematig y mae'n rhaid ei dilyn yn ofalus.
Y cam cyntaf yw archwilio'r gasged a'r rhigol. Rhaid i'r gasged fod yn rhydd o ddiffygion fel crafiadau, dolciau neu gyrydiad. Rhaid i'r rhigol fod yn lân, yn sych, ac yn rhydd o unrhyw falurion neu hen ddeunydd gasged. Bydd unrhyw ddifrod i'r rhigol yn cael ei drosglwyddo i'r gasged, gan atal sêl iawn. Yr ail gam yw gosod y gasged yn y rhigol. Dylid trin y gasged yn ofalus i osgoi difrod. Dylid ei roi yn y rhigol a'i wirio i sicrhau ei fod yn eistedd yn iawn. Y trydydd cam yw alinio'r flanges. Rhaid i'r fflansau fod yn gyfochrog ac wedi'u halinio â hwy o fewn y goddefiannau penodedig. Bydd camleoliad yn achosi llwytho'r gasged yn anwastad a gall arwain at ollyngiad.
Y pedwerydd cam yw tynhau'r bolltau. Rhaid gwneud hyn mewn patrwm seren neu groes, mewn pasys lluosog, er mwyn sicrhau llwytho cyfartal. Dylai'r trorym bollt terfynol fod yn unol â manylebau'r gwneuthurwr fflans. Mae'n hanfodol defnyddio wrench torque wedi'i raddnodi. Mae'r tabl isod yn rhoi crynodeb o'r camau gosod a'r pwyntiau allweddol i'w gwirio.
| Cam | Gweithred | Gwiriad Allwedd |
| 1 | Archwiliwch y gasged a'r rhigol | Dim diffygion, yn lân ac yn sych |
| 2 | Gosod gasged yn y rhigol | Yn eistedd yn iawn |
| 3 | Alinio flanges | Yn gyfochrog ac yn ganolog |
| 4 | Tynhau bolltau mewn patrwm seren | Tocynnau lluosog, hyd yn oed torque |
| 5 | Gwiriad trorym terfynol | Yn ôl y fanyleb |
Yn ein ffatri, rydym yn darparu cyfarwyddiadau gosod manwl gyda phob Gasged Ring Joint rydym yn ei longio. Rydym hefyd yn cynnig hyfforddiant gosod ar y safle i'n cwsmeriaid. Mae ein tîm technegol ar gael i gynorthwyo gydag unrhyw gwestiynau gosod. Trwy ddilyn y gweithdrefnau hyn, gall ein cwsmeriaid sicrhau bod eu Gasgedi Ring Joint yn darparu'r dibynadwyedd hirdymor sy'n hanfodol ar gyfer lleihau colledion cynnal a chadw a chynhyrchu heb ei gynllunio.
Mae cyfanswm cost perchnogaeth (TCO) Gasged Ring Joint yn cynnwys y pris prynu cychwynnol, cost gosod, cost cynnal a chadw, a chost methiant. Er bod pris prynu cychwynnol Gasged Ring Joint yn uwch na phris gasged meddal, mae'r TCO yn aml yn is oherwydd bod y Gasged Ring Joint yn para'n hirach ac yn methu'n llai aml. Gall methiant sengl o gasged meddal gostio cannoedd o filoedd o ddoleri mewn cynhyrchiad coll, tra gall Gasged Ring Joint atal y methiant hwnnw. Mae'r tabl isod yn rhoi cymhariaeth o TCO Gasged Uniad Cylch a gasged meddal dros gyfnod o 10 mlynedd.
| Cydran Cost | Ring Cyd Gasged | Gasged Meddal |
| Pris Prynu Cychwynnol (fesul uned) | $50 | $10 |
| Nifer y rhai newydd (10 mlynedd) | 2 | 6 |
| Cyfanswm y Gost Prynu | $100 | $60 |
| Llafur Gosod (10 mlynedd) | $200 | $600 |
| Cost Methiant (10 mlynedd) | $0 | $50,000 |
| Cyfanswm Cost Perchnogaeth | $300 | $50,660 |
Mae'r tabl yn dangos bod TCO y Ring Joint Gasged yn sylweddol is na'r gasged meddal, er gwaethaf y pris prynu cychwynnol uwch. Daw'r arbedion o'r nifer llai o ailosodiadau, y llafur gosod is, a dileu costau methiant. Dyma'r ddadl economaidd dros ddefnyddio Ring Joint Gasgedi mewn cymwysiadau pwysedd uchel, tymheredd uchel. Mae cost un methiant yn llawer mwy na chost y gasged ei hun. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym yn helpu ein cwsmeriaid i gyfrifo TCO eu datrysiadau selio. Credwn mai'r Ring Joint Gasged yw'r ateb mwyaf cost-effeithiol ar gyfer ceisiadau heriol.
Cwestiwn 1: A ellir ailddefnyddio Gasged Cylch ar y Cyd ar ôl iddo gael ei gywasgu?
Ateb: Na, ni ddylid ailddefnyddio Gasged Ring Joint. Ar ôl i'r gasged gael ei gywasgu, mae wedi mynd trwy anffurfiad plastig ac mae wedi caledu yn y gwaith. Ni fydd ei ailddefnyddio yn darparu sêl ddibynadwy. Dylid disodli'r gasged bob tro y caiff y fflans ei hagor. Mae hwn yn arfer diogelwch hollbwysig. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym yn argymell bod ein cwsmeriaid yn cadw rhestr ddigonol o gasgedi sbâr i sicrhau nad ydynt yn cael eu temtio i ailddefnyddio gasged mewn argyfwng.
Cwestiwn 2: Sut mae dewis y deunydd cywir ar gyfer Gasged Ring Joint?
Ateb: Mae dewis y deunydd yn dibynnu ar hylif y broses, y tymheredd gweithredu, a'r ymwrthedd cyrydiad gofynnol. Ar gyfer cymwysiadau tymheredd isel, nad ydynt yn cyrydol, mae haearn meddal neu ddur carbon isel yn ddigonol. Ar gyfer y rhan fwyaf o geisiadau purfa a phetrocemegol, argymhellir dur di-staen 304 neu 316. Ar gyfer cymwysiadau tymheredd uchel neu gyrydol iawn, efallai y bydd angen aloion egsotig fel Inconel neu Monel. Gall ein tîm technegol ddarparu argymhellion penodol yn seiliedig ar amodau eich proses.
Cwestiwn 3: Beth yw'r gwahaniaeth rhwng math R, math RX, a math BX Ring Joint Gasged?
Ateb: Y math R yw'r gasged hirgrwn neu wythonglog safonol a ddefnyddir yn y rhan fwyaf o gymwysiadau. Mae gan y math RX geometreg wedi'i haddasu sy'n darparu sêl fwy effeithiol ar bwysau uwch. Mae'r math BX wedi'i gynllunio ar gyfer pwysau hynod o uchel ac mae ganddo ddyluniad egni pwysau. Mae gan bob math geometreg rhigol benodol a sgôr pwysau. Mae ein ffatri yn cynhyrchu pob un o'r tri math, a gallwn eich helpu i ddewis yr un cywir ar gyfer eich cais.
Cwestiwn 4: Sut alla i ddweud a yw Gasged Ring Joint wedi'i ddifrodi?
Ateb: Mae'n bosibl y bydd crafiadau, tolciau neu gyrydiad gweladwy ar Gasged Ring Joint sydd wedi'i ddifrodi. Gall hefyd gael ei ddadffurfio allan o grwn neu fod â thrawstoriad gwastad. Os oes unrhyw un o'r arwyddion hyn yn bresennol, ni ddylid defnyddio'r gasged. Gall hyd yn oed diffyg bach atal y gasged rhag selio'n iawn. Archwiliwch y gasged yn ofalus bob amser cyn ei osod.
Cwestiwn 5: Beth yw sgôr pwysau uchaf Gasged Ring Joint?
Ateb: Mae gradd pwysedd uchaf Gasged Ring Joint yn dibynnu ar y math a'r deunydd. Mae gasgedi math R fel arfer yn cael eu graddio i 5,000 psi (345 bar). Mae gasgedi math RX yn cael eu graddio i 10,000 psi (690 bar). Mae gasgedi math BX yn cael eu graddio i 15,000 psi (1,034 bar) neu uwch. Mae'r sgôr pwysau gwirioneddol hefyd yn dibynnu ar y sgôr fflans a'r llwyth bollt. Gall ein ffatri ddarparu graddfeydd pwysau penodol ar gyfer pob math o gasged a deunydd.
Mae'r Ring Joint Gasged yn elfen hanfodol yn yr ymdrech i leihau colledion cynnal a chadw a chynhyrchu heb ei gynllunio mewn systemau diwydiannol pwysedd uchel. Mae ei sêl metel-i-metel, ei ddyluniad llawn pwysau, a'i wrthwynebiad i chwythu allan yn ei wneud yr ateb selio mwyaf dibynadwy ar gyfer cymwysiadau heriol. Trwy ddewis y deunydd cywir, gosod y gasged yn iawn, a dilyn rhaglen cynnal a chadw ataliol, gall gweithredwyr peiriannau bron ddileu methiannau sy'n gysylltiedig â gasged. Y canlyniad yw uptime uwch, costau cynnal a chadw is, ac amgylchedd gwaith mwy diogel.
Yn Ningbo Kaxite Sealing Materials Co, Ltd, mae ein ffatri wedi bod yn cynhyrchu Gasgedi Ring Joint ers dros ddau ddegawd. Rydym yn cynnig ystod gyflawn o gasgedi safonol ac arfer mewn amrywiaeth o ddeunyddiau. Mae ein tîm technegol ar gael i gynorthwyo gyda dewis deunydd, hyfforddiant gosod, a dadansoddi methiant. Rydym wedi ymrwymo i helpu ein cwsmeriaid i gyflawni'r lefelau uchaf o ddibynadwyedd a diogelwch yn eu gweithrediadau.
Cysylltwch â Ningbo Kaxite Selio Deunyddiau Co, Ltd heddiwi ddysgu mwy am ein Gasgedi Ring Joint a sut y gallant leihau eich colledion cynnal a chadw a chynhyrchu heb ei gynllunio.
