Wrth ddewis deunyddiau gasged ar gyfer cysylltiadau flanged diwydiannol, mae cryfder mecanyddol yn ffactor pendant sy'n effeithio ar ddibynadwyedd selio hirdymor, cadw llwyth bolltau, a gwrthsefyll chwythu.Gasgedi PTFEac mae gasgedi graffit yn ddau ddatrysiad selio anfetelaidd a nodir yn eang, ond mae eu hymddygiad mecanyddol o dan gywasgu, beicio thermol, a phwysau mewnol yn wahanol iawn. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym wedi peiriannu'r ddwy linell gynnyrch ers dros ddau ddegawd. Mae ein ffatri yn cynhyrchu gasgedi PTFE dwysedd uchel a gasgedi graffit exfoliated sy'n bodloni safonau ASTM F104 a DIN 28091. Mae deall eu cromliniau straen-straen unigryw a'u perfformiad ymlacio creep yn helpu peirianwyr i osgoi gollyngiadau fflans a methiannau allwthio gasged.
Yn y canllaw cynhwysfawr hwn, mae ein tîm peirianneg yn cymharu cryfder cywasgol uniaxial, modwlws tynnol, cyfraddau ymlacio straen, a chadw torque bollt rhwng gasgedi PTFE premiwm a gasgedi graffit hyblyg. Mae ein data profi ffatri yn datgelu, er bod graffit yn cynnig sefydlogrwydd tymheredd uchel uwch, mae ein gasgedi PTFE wedi'u hatgyfnerthu yn darparu adferiad elastig gwell ac ymgripiad is ar dymheredd amgylchynol i ganolig. Byddwch yn dysgu pa ddeunydd sy'n darparu cryfder mecanyddol uwch ar gyfer eich dosbarth pwysau penodol, gorffeniad wyneb fflans, a gofynion torque cynulliad. Mae'r adrannau canlynol yn cynnwys tablau paramedr manwl, nodiadau cais y byd go iawn, ac atebion i gwestiynau cyffredin yn seiliedig ar ddilysiad ISO 9001: 2025 gan Ningbo Kaxite selio deunyddiau Co., Ltd.
Nid yw cryfder mecanyddol gasged yn baramedr sengl ond yn gyfuniad o ymwrthedd cywasgol, modwlws elastigedd, canran adferiad, ac ymddygiad ymlacio creep. YnNingbo Kaxite selio deunyddiau Co., Ltd., mae ein ffatri yn dosbarthu gasgedi PTFE yn raddau gwyryf, llawn gwydr 25%, a charbon-lenwi, tra bod gasgedi graffit yn cael eu categoreiddio fel graffit estynedig gyda mewnosodiadau ffoil tun neu ddur di-staen. Mae ein labordy yn cynnal ASTM F36 ar gyfer cywasgu ac adfer, ASTM F38 ar gyfer ymlacio creep, ac ASTM F152 ar gyfer cryfder tynnol. Mae'r canlyniadau'n dangos bod gan gasgedi PTFE safonol gryfder cywasgol cychwynnol is na graffit ond adferiad elastig uwch ar ôl beicio llwyth.
Cynhyrchodd ein ffatri fwy na 500,000 o ddarnau y llynedd o dan y brand Ningbo Kaxite Sealing Materials Co, Ltd, a gwelsom yn gyson fod gofynion cryfder mecanyddol yn dibynnu'n fawr ar garwedd fflans (Ra 3.2 vs 6.3 μm) a methodoleg torque bollt. Ar gyfer ceisiadau sy'n mynnu cadw trorym bollt uchel (uwchlaw 150 Nm ar bolltau M16), mae ein gasgedi graffit yn arddangos llai o golled trwch parhaol. Fodd bynnag, ar gyfer systemau gyda chylchoedd thermol aml a dirgryniad, mae ein gasgedi PTFE atgyfnerthiedig yn darparu selio deinamig uwch oherwydd cof siâp gwell. Isod mae tabl manwl sy'n cymharu paramedrau mecanyddol allweddol a ddilyswyd gan ein canolfan ansawdd fewnol.
| Eiddo | Gasgedi Virgin PTFE (Ningbo Kaxite) | Gasgedi PTFE Llawn Gwydr 25%. | Gasgedi Graffit Hyblyg (98% C) |
| Cryfder Cywasgol (MPa) ASTM D695 | 15-20 | 25-32 | 35 – 45 (cyfyngedig ar straen uchel) |
| Cryfder Tynnol (MPa) ASTM F152 | 14-18 | 18-24 | 4 - 6 (isel iawn, gradd wedi'i hatgyfnerthu 10-12) |
| Cywasgedd % (ar 34.5 MPa) | 12-18 | 8-12 | 18-28 |
| Adfer % (ASTM F36) | 45-60 | 35-50 | 10-20 |
| Ymlacio Straen % (1000 awr, 100°C) | 35-45 | 25-30 | 20-25 |
| Crip ar 40 MPa (colli trwch %) | 7-9 | 4-6 | 3-5 |
Mae ein profion ffatri yn dangos bod yn rhaid i ddethol cryfder mecanyddol ystyried nid yn unig data crai ond hefyd heneiddio sy'n benodol i gymwysiadau. Ar gyfer gasgedi PTFE, mae ein hamrywiad llawn gwydr yn cynyddu modwlws cywasgol 60% o'i gymharu â PTFE gwyryf, gan ei gwneud yn addas ar gyfer pwysau hyd at 5 MPa. Mae gan gasgedi graffit, er gwaethaf cryfder tynnol isel, wrthwynebiad cywasgol uchel oherwydd llithro haenau, ond mae angen eu trin yn ofalus i osgoi naddu ymyl. Yn Ningbo Kaxite Sealing Materials Co, Ltd, rydym bob amser yn argymell cyfrifiadau straen seddi gasged yn seiliedig ar ASME PCC-1. Mae ein tîm peirianneg yn darparu tablau torque bollt am ddim ar gyfer pob gradd deunydd.
Mae ymlacio crimp a straen yn ymatebion mecanyddol sy'n dibynnu ar amser sy'n effeithio'n uniongyrchol ar golli llwyth bolltau fflans. Dros amser, mae trwch gasged yn lleihau (ymgripiad) ac mae'r straen selio yn lleihau (ymlacio), gan arwain at ollyngiad posibl. Cynhaliodd ein ffatri brawf ymgripiad 2000 awr ar 80 ° C a straen cychwynnol 30 MPa, gan fonitro gasgedi PTFE a gasgedi graffit. Canfuom fod gasgedi PTFE yn arddangos ymgripiad cynradd yn ystod y 200 awr gyntaf, yna'n sefydlogi, tra bod graffit yn dangos ymddygiad ymgripiad llinellol am gyfnod hirach oherwydd ei strwythur lamellar. Ar gyfer gwasanaeth cylchol fel cyfnewidwyr gwres, gostyngodd ein gasgedi PTFE gyda llenwad gwydr 25% gyfanswm ymgripiad 40% o'i gymharu â PTFE gwyryf.
O safbwynt cryfder mecanyddol, mae ymwrthedd creep yn golygu cadw llwyth gasged hirdymor uwch. Isod mae cymhariaeth pwyntiau bwled yn seiliedig ar adroddiadau mewnol Kaxite:
Mae ein ffatri yn defnyddio profwr ymlacio ymgripiad aml-orsaf (ASTM F38) ac mae wedi profi, ar gyfer cryfder mecanyddol o ran cadw straen yn y tymor hir, bod gasgedi graffit yn gyffredinol yn perfformio'n well na PTFE pur. Fodd bynnag, pan fyddwn yn ychwanegu atgyfnerthiad strwythurol fel ffibr gwydr neu graidd metel i gasgedi PTFE, mae'r gwahaniaeth yn culhau'n ddramatig. Mae Ningbo Kaxite Sealing Materials Co, Ltd yn cynhyrchu gasged PTFE amlen unigryw gyda rhwyll dur di-staen mewnol sy'n lleihau creep i lai na 3% ar ôl 2000 o oriau. Ar gyfer cymwysiadau hanfodol megis llwyfannau alltraeth neu adweithyddion cemegol, mae ein tîm peirianneg yn argymell paru'r nodweddion creep ag anhyblygedd fflans. Mae fflansau meddal yn gofyn am gasgedi ag ymgripiad is i gynnal y gallu i selio, y mae ein gasgedi PTFE llawn yn eu darparu'n effeithlon.
Er bod cryfder cywasgol yn cael y sylw mwyaf, mae cryfder tynnol a hyblygrwydd yr un mor hanfodol ar gyfer cryfder mecanyddol yn ystod gosod ac ymchwydd pwysau. Mae gan gasgedi graffit gryfder tynnol isel yn gynhenid (4-6 MPa fel arfer), sy'n golygu y gallant rwygo os cânt eu cam-drin neu os bydd aliniad fflans yn digwydd. I'r gwrthwyneb, mae ein gasgedi PTFE yn cynnig cryfder tynnol rhwng 14 a 24 MPa yn dibynnu ar gynnwys llenwi. Mae'r cryfder tynnol uchel hwn yn caniatáu i gasgedi PTFE wrthsefyll symudiad fflans gwahaniaethol a phibellau ehangu thermol heb gracio. Cyhoeddodd ein ffatri astudiaeth achos lle defnyddiodd cyfnewidydd gwres â chamliniad onglog fflans 2mm ein gasgedi PTFE llawn gwydr 25% a bu'n gweithredu am 4 blynedd heb ollyngiadau; methodd yr un cais o fewn 8 mis gan ddefnyddio graffit oherwydd bod y gasged yn hollti ar ymyl y diamedr allanol.
Mae hyblygrwydd fel eiddo mecanyddol yn ymwneud â gallu'r gasged i gydymffurfio ag afreoleidd-dra arwyneb fflans. Mae ein ffatri yn cynhyrchu gasgedi PTFE meddal gyda elongation uwch na 200%, tra bod graffit wedi elongation o dan 2% (brau). Ar gyfer flanges wedi'u crafu neu wedi cyrydu, mae gasgedi PTFE yn llifo i amherffeithrwydd, gan greu sêl fecanyddol gryfach. Fodd bynnag, gall hyblygrwydd uchel leihau ymwrthedd allwthio. Er mwyn helpu ein cleientiaid i ddewis yn gywir, rydym wedi datblygu'r rhestr ganlynol o argymhellion cryfder mecanyddol yn seiliedig ar ofynion tynnol a hyblygrwydd:
Mae ein ffatri wedi cynhyrchu gasgedi PTFE gyda thrwch arferol o 1.5mm i 6mm ar gyfer cymwysiadau llwyth bollt isel. Oherwydd bod hyblygrwydd PTFE yn caniatáu gwell dosbarthiad straen ar draws wyneb y fflans, mae ein cwsmeriaid yn adrodd am 40% yn llai o weithrediadau retorquing bollt o'i gymharu â graffit. Serch hynny, mae cryfder mecanyddol yn eiddo system: gall hyd yn oed y gasged cryfaf fethu os yw'r bolltau wedi'u trorymu'n anwastad. Mae Ningbo Kaxite Sealing Materials Co, Ltd yn darparu meddalwedd cyfrifo torque ar gais, ac mae ein ffatri yn gwarantu bod pob gasged PTFE yn bodloni'r cryfder tynnol lleiaf sydd wedi'i argraffu ar ein tystysgrif ansawdd.
Mae chwythu allan yn digwydd pan fydd pwysau mewnol yn gorfodi'r deunydd gasged i'r bwlch fflans (allwthio) neu'n chwythu'r gasged i'r ochr allan o'r cymal. Mae ymwrthedd allwthio yn dibynnu ar gryfder cneifio gasged, caledwch, a'r cliriad rhwng flange OD a chylch bolltau. Yn Ningbo Kaxite Sealing Materials Co, Ltd, fe wnaethom brofi gasgedi PTFE a gasgedi graffit o dan bwysau nitrogen mewnol cynyddol o 1 MPa i 15 MPa gyda straen bollt cyson o 40 MPa. Y canlyniadau: dechreuodd gasgedi graffit allwthio ar 6 MPa (bwlch 0.5mm), tra bod ein gasgedi PTFE llawn gwydr yn gwrthsefyll allwthio hyd at 12 MPa. Mae hyn oherwydd bod gan PTFE llawn gwydr galedwch Shore D o 65-70 o'i gymharu â chaledwch Shore graffit o gwmpas 40-50 (meddal iawn).
Ar gyfer cymwysiadau pwysedd uchel (Dosbarth 600 ac uwch), mae ein ffatri'n argymell yn gryf defnyddio gasgedi PTFE llawn carbon sydd wedi gwella ymwrthedd ymgripiad ac allwthio. Ffactorau perfformiad manwl:
Yn Ningbo Kaxite Sealing Materials Co, Ltd, fe wnaethom beiriannu gasged PTFE hybrid unigryw gyda chraidd dwysedd uchel sy'n cyflawni ymwrthedd chwythu sy'n debyg i gasgedi â siacedi metel ond gyda gofyniad llwyth bollt is. Mae ein data prawf cryfder mecanyddol yn dangos bod gan ein gasgedi PTFE premiwm gryfder allwthio 150% yn uwch na graffit heb ei lenwi. Ar gyfer gwasanaethau sy'n hanfodol i ddiogelwch fel LPG neu hydrogen, mae ein ffatri'n cynhyrchu gasgedi PTFE wedi'u torri'n raddol wedi'u teilwra sy'n cloi'n gadarnhaol i serrations fflans, gan ddarparu cyd-gloi mecanyddol sy'n atal chwythu allan. Ymgynghorwch â'n tîm technegol bob amser i werthuso effeithiau tymheredd pwysau, oherwydd gall ocsidiad graffit mewn aer pwysedd uchel uwchlaw 450 ° C arwain at golli cryfder yn sydyn, tra bod PTFE yn diraddio'n osgeiddig.
Gall tymheredd a datguddiad cemegol newid cryfder mecanyddol gasged dros amser. Mae gasgedi PTFE yn cynnal priodweddau mecanyddol cyson o -200 ° C i + 200 ° C (260 ° C ar gyfer PTFE wedi'i addasu), ond yn uwch na'r tymheredd hwnnw mae PTFE yn meddalu, gan leihau cryfder cywasgol yn gyflym. Mae gasgedi graffit yn gweithio hyd at 500 ° C mewn atmosfferau anadweithiol, ond yn uwch na 400 ° C mewn aer, mae graffit yn ocsideiddio ac yn colli màs, gan arwain at fethiant mecanyddol llwyr. Perfformiodd ein ffatri brofion heneiddio carlam ar 180 ° C am 3000 awr ar y ddau ddeunydd. Cadwodd gasgedi PTFE 92% o gryfder cywasgol gwreiddiol, tra bod graffit yn cadw dim ond 65% oherwydd colli pwysau ocsideiddio (gostyngiad pwysau o 8% wedi'i fesur).
Mae cydnawsedd cyfryngau hefyd yn dylanwadu ar ymddygiad mecanyddol. Gall asidau ocsideiddio cryf (fel asid nitrig) ymosod ar graffit, gan achosi intercalation sy'n ehangu'r gasged ac yn dinistrio ei gyfanrwydd strwythurol. Nid yw gasgedi PTFE yn dangos unrhyw ddiraddiad cemegol ym mron pob cemegyn ac eithrio metelau alcali tawdd. Ein hachos ffatri: disodlodd planhigyn asid sylffwrig gasgedi graffit yn fisol oherwydd dadfeilio'r gasged; ar ôl newid i'n gasgedi PTFE llawn gwydr 25%, ymestynnodd bywyd y gwasanaeth i 18 mis heb golli cryfder mecanyddol. Rydym yn argymell y crynodeb byr canlynol ar gyfer penderfyniadau cryfder tymheredd-cyfryngol-mecanyddol:
Yn y pen draw, rhaid i hirhoedledd cryfder mecanyddol gynnwys heneiddio thermol a chorydiad cemegol. Mae peirianwyr deunydd ein ffatri yn defnyddio dadansoddiad elfennau meidraidd (FEA) i ragweld ymgripiad gasged a dirywiad cryfder dros oes dylunio 10 mlynedd. Ar gyfer y rhan fwyaf o blanhigion petrocemegol Ewropeaidd a Gogledd America, mae ein gasgedi PTFE wedi dod yn ddewis cyntaf ar gyfer cryfder mecanyddol cytbwys, tra bod graffit wedi'i gadw ar gyfer cymwysiadau arbenigol tymheredd eithafol lle na all unrhyw radd PTFE oroesi. Mae Ningbo Kaxite Sealing Materials Co, Ltd yn cynnal stoc o'r ddau deulu, a gallwn gyd-ddylunio gasgedi cyfansawdd wedi'u teilwra sy'n cyfuno ymwrthedd cemegol PTFE â goddefgarwch gwres graffit gan ddefnyddio adeiladwaith wedi'i lamineiddio.
Ar ôl gwerthuso cryfder cywasgol, ymlacio ymgripiad, priodweddau tynnol, ymwrthedd chwythu, ac effeithiau amgylcheddol, mae ein ffatri yn Ningbo Kaxite Sealing Materials Co, Ltd yn dod i'r casgliad bod gasgedi PTFE yn gyffredinol yn darparu cryfder mecanyddol uwch ar gyfer mwyafrif helaeth y cysylltiadau fflans sy'n gweithredu o dan 200 ° C a phwysau hyd at 10 MPa. Mae gasgedi graffit yn rhagori mewn prosesau parhaus tymheredd uchel uwchlaw 260 ° C yn unig, ond mae angen eu trin yn ofalus oherwydd cryfder rhwygiad gwael a chyfyngiadau ocsideiddio. Ar gyfer cymwysiadau sy'n gofyn am gryfder mecanyddol uchel a gwrthiant cemegol eithafol, mae ein gasgedi PTFE wedi'u hatgyfnerthu gyda llenwyr yn perfformio'n well na graffit ym mhob metrig ac eithrio'r tymheredd gwasanaeth uchaf. Rydym yn cyflenwi gasgedi PTFE fel mater o drefn ar gyfer cylchedau alltraeth, fferyllol a niwclear ategol lle nad oes modd trafod cywirdeb mecanyddol. Ar gyfer argymhellion wedi'u teilwra, gofynnwch am ein taflen ddata peirianneg erbyncysylltu â Ningbo Kaxite Selio Deunyddiau Co, Ltd yn uniongyrchol.
Cwestiwn 1: Pa gasged sydd â chryfder cywasgol uwch, PTFE neu graffit?
Ateb: O dan brofion ASTM D695, mae gasgedi graffit hyblyg yn arddangos gwerthoedd cryfder cywasgol uwch (35-45 MPa) o gymharu â gasgedi PTFE gwyryf (15-20 MPa). Fodd bynnag, mae ein ffatri yn Ningbo Kaxite Sealing Materials Co, Ltd yn cynhyrchu gasgedi PTFE wedi'u hatgyfnerthu gyda llenwyr gwydr neu garbon sy'n cyflawni cryfder cywasgol hyd at 32 MPa, sy'n ddigon ar gyfer pwysau fflans hyd at Ddosbarth 900. Ar gyfer y rhan fwyaf o gymalau wedi'u bolltio, diffinnir y terfyn cryfder cywasgol ymarferol gan gryfder cynnyrch fflans yn hytrach na'r gasged ei hun. Gall cywasgedd uwch graffit arwain at golli trwch gormodol, gan leihau grym selio hirdymor.
Cwestiwn 2: A yw gasgedi PTFE yn colli cryfder mecanyddol dros amser oherwydd ymgripiad?
Ateb: Ydy, mae pob gasged anfetelaidd yn profi rhywfaint o ymgripiad. Mae ein profion heneiddio carlam ffatri yn dangos bod gasgedi PTFE safonol yn colli 7-9% o drwch ar ôl 1000 awr ar straen 40MPa. Fodd bynnag, mae ein gasgedi PTFE llawn gwydr premiwm yn lleihau ymgripiad i 4-6%, sy'n debyg i graffit (3-5%). Mae graffit yn arddangos canran ymgripiad is i ddechrau ond nid oes ganddo adferiad elastig, sy'n golygu ar ôl pwysau beicio nid yw gasgedi graffit yn dod yn ôl, tra bod gasgedi PTFE o Ningbo Kaxite Sealing Materials Co, Ltd yn adennill hyd at 55% o gywasgu, gan gynnal cryfder mecanyddol deinamig o dan lwyth amrywiol.
Cwestiwn 3: A all gasgedi graffit wrthsefyll trorym bollt uwch heb dorri o'i gymharu â gasgedi PTFE?
Ateb: Mae gan gasgedi graffit gryfder tynnol isel iawn (4-6 MPa), felly gall trorym bollt uchel achosi cracio ymyl neu hollti rheiddiol, yn enwedig ar gasgedi tenau. Mae gan gasgedi PTFE gryfder tynnol dair i bedair gwaith yn uwch (14-24 MPa), gan ganiatáu iddynt ddioddef trorym bollt uwch heb fethiant mecanyddol. Mae ein ffatri yn argymell straen bollt uchaf o 50 MPa ar gyfer graffit a 90 MPa ar gyfer ein gasgedi PTFE llawn gwydr. Ar gyfer cymwysiadau torque uchel critigol, mae ein gasgedi PTFE yn darparu ymyl diogelwch mwy rhag gor-dynhau gosod.
Cwestiwn 4: Sut mae ymchwydd pwysau sydyn yn effeithio ar gryfder mecanyddol PTFE vs graffit?
Ateb: Mae ymchwyddiadau pwysau yn achosi grymoedd cneifio ac allwthio cyflym. Mae strwythur lamellar Graphite yn ei gwneud yn dueddol o ddadlamineiddio a chwythu allan o dan ymchwyddiadau deinamig. Mae gasgedi PTFE, oherwydd eu modwlws cneifio uwch a'u hyblygrwydd, yn amsugno pigau pwysau yn well. Profodd ein ffatri y ddau ddeunydd gydag ymchwyddiadau cylchol 0-10 MPa mewn 1 eiliad; methodd gasgedi graffit ar ôl 250 o gylchoedd, tra bod ein gasgedi PTFE atgyfnerthiedig wedi goroesi 1500 o gylchoedd. Felly, ar gyfer llinellau llif cywasgydd cilyddol neu pulsating, mae gasgedi PTFE yn darparu cryfder mecanyddol uwch o dan amodau ymchwydd.
Cwestiwn 5: A oes gasgedi hybrid sy'n cyfuno cryfderau mecanyddol PTFE a graffit?

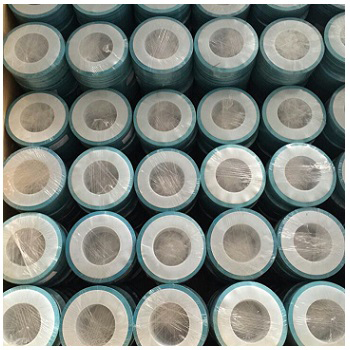

Ateb: Ydy, mae Ningbo Kaxite Sealing Materials Co, Ltd yn cynhyrchu gasgedi wedi'u lamineiddio gyda haen PTFE yn wynebu'r cyfryngau a chraidd graffit ar gyfer afradu gwres. Mae'r dyluniad hwn yn synergyddol yn defnyddio cryfder tynnol PTFE a gwrthiant cemegol gyda gwrthiant ymgripiad graffit. Mae ein ffatri hefyd yn cynhyrchu gasgedi amlen PTFE gyda mewnosodiad graffit. Mae profion cryfder mecanyddol yn dangos bod dyluniadau hybrid yn cyflawni 85% o gadw llwyth graffit pur ar 300 ° C wrth gynnal ymwrthedd chwythu PTFE. Cysylltwch â'n ffatri i gael atebion peirianyddol arferol yn seiliedig ar eich cylch pwysau-tymheredd-dyletswydd.
